Bộ chuyển đổi tín hiệu mV sang 4-20mA

Bộ chuyển đổi tín hiệu mV sang 4-20mA. Chuyển đổi tín hiệu +- 25mV, 50mV, 60mV,…2000mV ra tín hiệu 4-20mA, 0-10v đưa về PLC điều khiển. Ứng dụng bộ chuyển đổi tín hiệu mV ra 4-20mA, 0-10V được dùng nhiều trong các nhà máy quang điện (điện mặt trời).

Quá trình biến đổi ánh sáng thành điện được gọi là “quang điện”. Tế bào quang điện là những thiết bị được xây dựng để thu ánh sáng mặt trời và biến nó thành dòng điện (mV) thông qua bộ khuếch đại chuyển đổi thành dòng xoay chiều để sử dụng trong sinh hoạt.

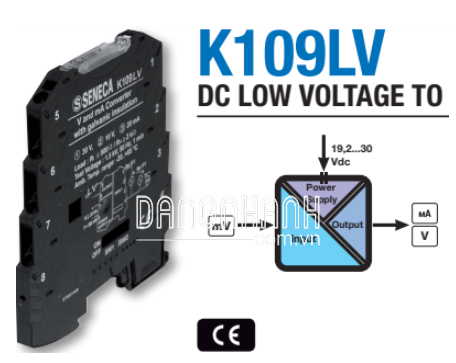

Thông số kỹ thuật bộ chuyển đổi tín hiệu mV sang 4-20mA, 0-10V K109LV

• Nguồn cấp : 19…30Vdc
• Công suất tiêu thụ : 500mW
• Cách ly chống nhiễu tín hiệu : 1500Vac
• Sai số : 0.1%
• Thời gian đáp ứng : 25ms
• Cài đặt tín hiệu input và output bằng công tắc Dip-switches trên thiết bị.
• Tín hiệu ngõ vào (Input) : 25mV, 50, 60, 75, 80, 100, 120, 150, 200, 250, 300, 400, 500, 1000, 2000mV
• Tín hiệu ngõ ra (Output) : 0-10v; 0-5v; 10-0v; 1-5v; 4-20mA; 20-4mA, 0-20mA, 20-0mA (max 500Ω)
• Nhiệt độ làm việc : -20…+65 ºC
• Chỉ số bảo vệ : IP20
• Kích thước : 6.2 x 93 x 102.5 mm
