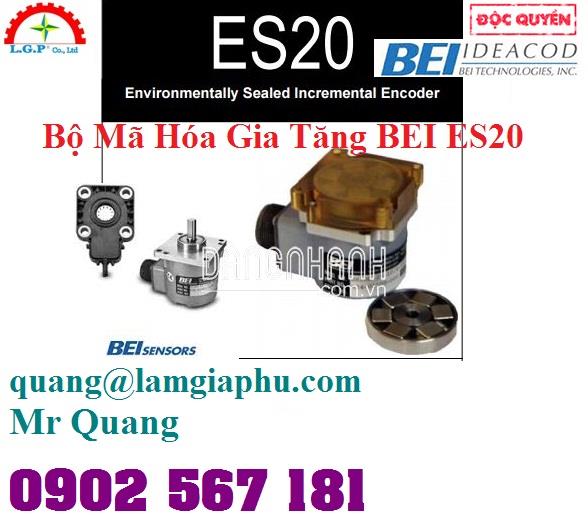

Bộ mã hóa gia tăng BEI ES20 là một bộ mã hóa gia tăng chắc chắn đó là môi trường kín thông qua việc sử dụng một kết nối trục khớp nối từ. Kết nối này cho phép các bộ mã hóa được kèm theo hoàn toàn và niêm phong chống lại sự xâm nhập nước. Nó được đánh giá IP67 và lon hoạt động trong khi đắm mình hoàn toàn trong một mét nước cho đến 30 phút. Các khớp nối từ cũng cho phép mã hóa được phân lập từ sốc cao và độ rung, bụi chặt chẽ, và kháng các mảnh vỡ trong môi trường. Kể từ khi ES20 không phải là thể chất cùng với các thiết bị bên ngoài, vấn đề của trục lệch chi tiết là loại bỏ, nghĩa là không có khớp nối bị hỏng nhiều hơn nữa!
Các ES20 là lý tưởng cho các ứng dụng với nặng rửa-trầm, tạm immersions nước, và quá nhiều môi trường các mảnh vỡ. Nó kết hợp các độ chính xác cao, độ lặp lại và vững mạnh cần thiết để sử dụng trong môi trường khắc nghiệt và có thể giúp giảm thời gian chết tốn kém của hệ thống của bạn.
Cơ khí
Giao phối Shaft Diameter: 1/4 "và các phiên bản số liệu
Bìa Coupling từ: Được thiết kế bằng nhựa
Bắt đầu từ Torque: 0,5 oz trong max
Vỏ: Nhôm (kín đúc nhôm)
RPM tối đa: 5000 RPM
Moment của Quán tính: 60,2 X 10-4 oz-in-sec2
Tăng tốc tối đa: 25.000 rad / s / s
linh hoạt xoắn: 0.37 ° / oz-in
Lỗi động học: 3 hồ quang minRMS
Trọng lượng: 13 oz
Điện
Cung cấp điện áp: 5-28 VDC sẵn
Điện áp / Output:
28V / V: Line Driver, 5-28 VDC, Vout = Vin
28V / 5: Line Drive, 5-28 VDC, Vout = 5 VDC
28V / OC: Open Collector, 5-28 VDC, OC ra
Yêu cầu hiện tại: 100 mA điển hình + tải đầu ra, 250 mA (tối đa)
Cấp độ bảo vệ: ngược lại, quá áp và sản lượng ngắn mạch
Mã số: Incremental
Định dạng đầu ra: 2 Kênh trong cầu phương, với chỉ số gated và đầu ra bổ sung.
Chu kỳ mỗi Shaft Bật: 1 đến 1024 (xem bảng 1)
Đáp ứng tần số: 100 KHz
ĐẦU CẮM đầu ra: (Xem bảng 2)
Môi trường
Nhiệt độ: Hoạt động, 0 ° đến 70 ° C; lưu trữ (không hoạt động),
-25 ° đến 90 ° C. Tham khảo ý kiến nhà máy cho nhiệt độ mở rộng xếp hạng.
Sốc: 25 g cho 11 Thời gian msec
Rung: 5-2000 Hz @ 10 g của
Độ ẩm: 100% RH với ngưng tụ
Enclosure Đánh giá: IP67 / IP68 (Tham khảo ý kiến nhà máy cho IP68 các ứng dụng)
2.0 "mã hóa kết nối với trục khớp nối từ độc đáo cung cấp IP67 giá môi trường cao. Các khớp nối từ cung cấp cách ly hoàn toàn khỏi va đập cao, độ rung, bụi và chất lỏng, và khoan dung của trục lệch chi tiết. Cũng có sẵn như là một 2,5" mã hóa.
Kích thước đường kính: 0.25 "0.375" (6.35 đến 9.53mm)
Độ phân giải (Max): 1.024
RPM Tốc độ cơ khí (Max): 5.000
Nhiệt độ hoạt động Tiêu chuẩn: 0 ° C đến + 70 ° C
Chứng chỉ sẵn: Intrinsic-an toàn, Nonincendive
Môi trường khắc nghiệt: Wet, Dirty / Dusty, Extended temp, ăn mòn / Washdown, khu vực nguy hiểm, cao Shock / Rung
