Cấu tạo của cầu chì
Cầu trì không còn xa lạ gì đối với đời sống thường ngày của chúng ta . Chúng được nối trực tiếp vào giữa giây dẫn điện và các thiết bị điện , mục đích duy nhất là bảo vệ hệ thống điện khi dòng điện ở mức quá tải có thể gây ra cháy nổ .

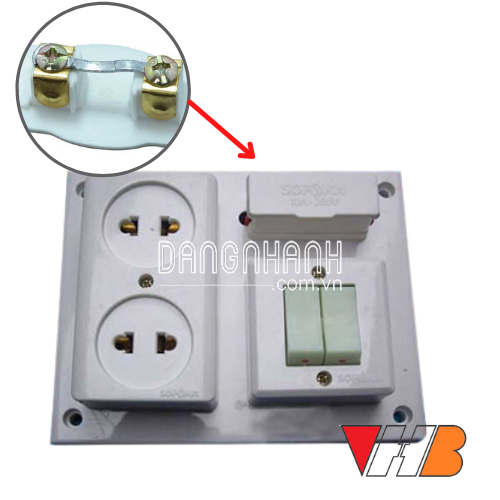

Vị trí lắp đặt cầu thì được đặt phía sau nguồn địa tổng và phía trước những thiết bị sử dụng điện. Cấu tạo của cầu trì đơn giản như :Nắp cầu chì , Hộp giữ cầu chì , các trẩu mắc , sợi dây chỉ dẫn điện hay còn gọi là bộ phần ngắt cầu chì
Cầu trì kiểu dang đa dạng như loại ống, loại hạ thế, loại bằng sứ, cầu dao… tùy thuộc vào điều kiện sử dụng mà ta có sự lựa chọn thích hợp
Phân loại cầu chì:
Có rất nhiều cách có thể được sử dụng để phân loại sản phẩm
– Dựa trên môi trường hoạt động: đế chì cao áp, hạ áp, đế chì nhiệt
– Dựa trên cấu tạo: loại hở, loại vặn, loại hộp và loại ống ống
– Dựa trên đặc điểm: đế chì sứ, đế chì ống, đế chì hộp, loại nổ, loại tự rơi,…
-Dựa theo số lần sử dụng: loại sử dụng một lần, loại có thể thay dây, loại có thể tự nối mạch điện.
Ứng dụng loại cầu chì trong đời sống :
Đối với cầu chì sử dụng nhiều lần ta thấy rộng rãi trong các mạch điện gia dụng , các đường dây tải điện .Còn đối với loại cầu trì dùng một lần thì thường được lắp trong các thiết bị gia dụng như : máy sấy , máy pha cà phê , máy chế biến …và dần thay thế bằng aptomat với các đạt điểm , đặc tính ưu việt hơn
Cầu chì dùng để bảo vệ đường dẫn , máy biến áp , động cơ điện , mạch điều khiển , mạch tháp sáng . Sản phẩm đơn giản , kích thước bé , khả năng cắt lớn , giá thành rẻ lên được ứng dụng rộng rãi .
Nguyên lý hoạt động
Đặc tính cơ bản của cầu chì là sự phụ thuộc của thời gian chảy đứt với dòng điện chạy qua (đặc tính Ampe – giây). Để có tác dụng bảo vệ, đường Ampe – giây của sản phẩm tại mọi điểm phải thấp hơn đặc tính của đối tượng cần bảo vệ.
