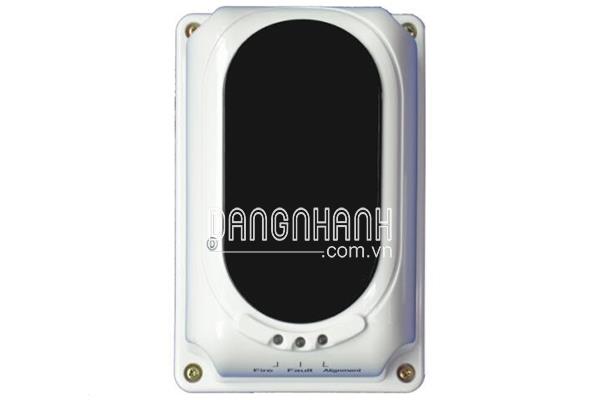

Đầu báo khói beam Tanda TX7130
- Đầu báo khói sử dụng tia laser chiếu để định vị vị trí lắp gương phản xạ và có thêm màn hình hiển thị các hướng dẫn lắp đặt nên rất thân thiện với người dùng.
- Chùm tia sáng giữa bộ phát và gương phản xạ không nhìn thấy được bằng mắt thường nên chức năng này giúp ích rất nhiều trong việc tiết kiệm thời gian và công sức của người lắp đặt, vận hành và bảo trì.
- Có 4 cự li hoạt động có thể điều chỉnh được: từ 8 đến 20m, từ 20 đến 40m, từ 40 đến 70m và từ 70 đến 100m. Và ta cũng có thể điều chỉnh độ nhạy khói ở ba mức từ 2.6dB, 3.8dB và 5.8dB để phù hợp với tùy từng môi trường sử dụng cụ thể.
- Hoạt động trên nguyên lý phản xạ chùm tia hồng ngoại. Khi có khói bay ngang qua và che hoặc làm mờ chùm sáng hồng ngoại này giữa bộ thu phát và gương phản xạ, đầu báo beam sẽ phát tín hiệu báo cháy về tủ báo cháy trung tâm.
- TX7130 là loại đầu báo khói tia chiếu có bộ thu và bộ phát ở trên cùng một thiết bị. Tanda sử dụng một gương phản chiếu lắp ở vị trí đối diện để phản xạ chùm tia hồng ngoại đó trở lại thiết bị với độ tán xạ tối thiểu.
- Trong đám cháy, khi có luồng khói bay cắt qua chùm tia hồng ngoại giữa đầu beam và gương phản xạ, một phần của chùm tia sáng hồng ngoại này bị hấp thụ hoặc tán xạ. Điều này làm cho tín hiệu nhận về bộ thu bị giảm cường độ. Khi đó, đầu báo sẽ phân tích tín hiệu này và sử dụng những thuật toán phức tạp để so sánh thông tin với kho dữ liệu đã lưu trữ sẵn trong bộ vi xử lý. Bằng việc phân tích này, đầu báo beam sẽ đưa ra quyết định xem liệu đây có phải là khói do đám cháy thật hay không, và từ đó có bật rơ le báo cháy tương ứng và đèn LED hiển thị tình trạng cháy. Khi có báo cháy, đèn LED trên đầu báo sẽ chớp nháy liên tục.
- Khi lắp đặt đầu báo beam cần lưu ý tránh để các vật khác chắn luồng tia chiếu giữa thiết bị và gương phản xạ để tránh hiện tượng báo cháy giả.
- Tiêu chuẩn: EN54-12, LPCB/CE-PRC
- Protocol: T&A 7
- Điện áp hoạt động: 20V – 28v DC
- Thông số dòng: Standby: 23mA; Commission: 56mA; Báo cháy: 33mA.
- Độ nhạy của đầu báo:
o Level 1: 2.6 dB độ nhạy cao
o Level 2: 3.8 dB độ nhạy trung bình
o Level 3: 5.8 dB độ nhạy thấp
- Khoảng cách hoạt động hiệu quả:
o Mức 1: từ 8 đến 20m (cần 1 gương phản xạ)
o Mức 2: 20 – 40m (cần 1 gương phản xạ)
o Mức 3: 40 – 70m (cần 4 gương phản xạ)
o Mức 4: 70 – 100m (cần 4 gương phản xạ)
- Đèn LED hiển thị: Màu đỏ: Cháy; Màu vàng: Lỗi; Màu xanh: Bình thường.
- Công suất rơ le: Thường mở (NO): 2.0A; 30VDC.
- Cấp bảo vệ: IP30.
- Nhiệt độ hoạt động: -10 – 55 độ C.
- Độ ẩm cho phép: 0 -95%, không ngưng tụ.
- Sản xuất tại Trung Quốc.
- Bảo hành: 12 tháng.
