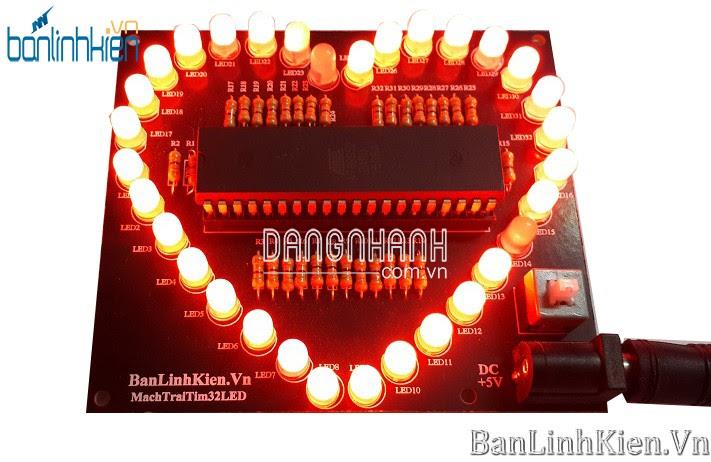

DIY LED Trái Tim 32 LED
- Sử dụng làm quà tặng cho các ngày lễ
- Trang trí nới làm việc
- Điện Áp: 4.5 - 5.5V DC.
- Dòng 200mA. ( Khi mắc 32 LED )
- Kích Thước: 85x75mm.
- Bộ Linh Kiện Tự Hàn bao gồm:
+ PCB LED Trái Tim 32 LED 85x75MM
+ Led đơn D1 đến D32
+ Trở R1 đến R32: 220R hoặc 330R
+ R33: 10K
+ Tụ Gốm 22P hoặc 33P
+ Thạch Anh 12Mhz
+ Đế IC DIP40
+ AT89S52 hoặc AT89C52 hoặc W78E052DDG đã nạp code chương trình
+ Jack DC5.5x2.1MM
+ Nút Nhấn 6 Chân 8.8x8.5MM
- Hướng Dẫn Hàn:
- Bước 1: Chuẩn bị linh kiện và PCB đầu đủ.
- Bước 2: Hàn lần lượt
+ Khối điều khiển, tụ điện hóa ( Đúng chiều), tụ gốm , thạch anh, trở reset, trở led
+ Hàn LED đúng chiều.
+ Hàn jack và công tắc.
- Bước 3: Cắt chân linh kiện và gắn IC Đúng Chiều, chiều có khuyết là chân số 1
