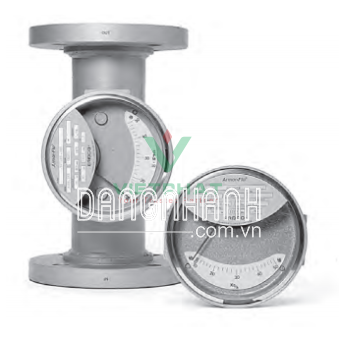

Đồng hồ đo lưu lượng Armor-FloTM 3400

Giới thiệu Đồng hồ đo lưu lượng Armor-FloTM 3400:

• Đo tốc độ dòng chất lỏng, khí hoặc hơi nước trong đường ống ngang hoặc dọc.
• Máy đo Armor-Flo TM xử lý chất lỏng không thể đo được bằng See-Flo ® do độ trong, áp suất hoặc khả năng tương thích với vật liệu ướt.
• Hình dạng nêm của vỏ thân máy đo cung cấp Armor-Flo TM với các đặc tính tự làm sạch tương tự như See-Flo®.
• Nam châm coban đóng gói Teflon ® được sử dụng để ghép chỉ thị cách ly dòng chảy với cánh quạt.
• Những tính năng này nhấn mạnh sự đơn giản và giảm bảo trì.

Thông số kỹ thuật của Đồng hồ đo lưu lượng Armor-FloTM 3400:

• Độ chính xác: ± 2% toàn thang đo
• Độ lặp lại: ± 1% toàn thang đo
• Kết quả: Đọc trực tiếp
• Độ phân giải: Bộ phận tối đa-30 / Bộ phận tối thiểu-15
• Khả năng dao động: 10 đến 1 lần đầu tiên
• Vật liệu xây dựng:

  • Vỏ: Nhôm, đồng thau, 70/30 đồng / niken, thép không gỉ 316

  • Shunt: Là nhà ở hoặc thép carbon

  • Mặt: Kính cường lực hoặc polycarbonate

  • Vane: Hợp kim coban / crom / niken với nam châm đóng gói Teflon ®

  • Buna-n, ethylene propylene, Viton® hoặc perfluoroelastomer

• Kết nối đường ống:

  • ½" đến 1" NPT Nữ

  • 1¼" đến 4" NPT nam

  • 1¼" đến 6" rãnh

  • 1¼" đến 6" vát

  • ½" đến 8" 150 # / 300 # RF / FF ANSI mặt bích (STL carbon)

  • ½" đến 8" 150 # RF ANSI mặt bích (STL không gỉ)

  • ½" đến 6" 150 # RF ANSI mặt bích (nhôm)

  • ½" đến 6" 150 # FF ANSI mặt bích (đồng thau)

  • 15 đến 25 mm DIN 2999 / BS21 / ISO R7

• Mặt bích DIN PN 10 15 đến 150 mm (stl không gỉ & carbon stl)

• Giới hạn áp suất:

  • Vật liệu: Nhôm

    • 0, 1 hoặc 5 Shunt-200 psig (13,8 bar)

  • Vật liệu: Đồng thau

    • 0 Shunt-400 psig (27,6 bar)

    • 2 hoặc 5 Shunt-200 psig (13,8 bar)

  • Vỏ (không gỉ 316)

    • 0 Shunt-400 psig (27,6 bar)

    • 5 hoặc 6 Shunt-200 psig (13,8 bar)

    • 7 hoặc 8 Shunt-400 psig (27,6 bar)

  • Vỏ (Thép chịu áp suất cao 316)

    • 0 Shunt-1000 psig (69 bar)

• Giới hạn nhiệt độ:

  • -23 đến 121°C (-10 đến 250°F) với vòng chữ buna-n

  • -23 đến 204°C (-10 đến 400°F) với Viton®, hoặc ethylene propylene hoặc perfluoroelastomer o-ring
