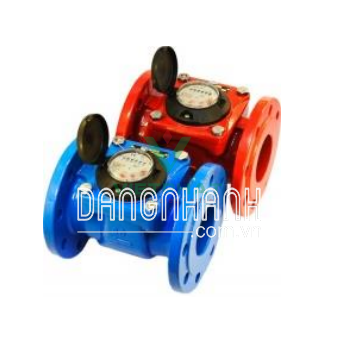

Đồng hồ nước nóng đa tia dạng tuabin LXLR

Tổng quan về sản phẩm

Giới thiệu Đồng hồ nước nóng Merlion đa tia dạng tuabin LXLR:

• Đồng hồ đo nước cơ cấu truyền động bằng cơ, dùng để đo lưu lượng nước nóng trên đường ống kín tại các khu thương mại và công nghiệp.
• Đồng hồ có cánh có cánh xoắn quay xung quanh trục của dòng chảy trong đồng hồ. Bộ phận chuyển động hoạt động trực tiếp nhờ tác động của dòng chảy. Bằng cơ cấu cơ học, hoạt động của bộ phận chuyển động được truyền tới thiết bị chỉ thị để tính tổng lượng nước chảy qua.
• Đồng hồ được cấu tạo bởi 3 phần chính: vỏ gang cầu được sơn tĩnh điện, tuabin và bộ phận chỉ thị. Tuabin và bộ phận chỉ thị được làm bằng vật liệu kỹ thuật giúp đảm bảo tính chính xác cao.
• Đồng hồ được sản xuất theo tiêu chuẩn ISO 4064 cấp B.
• Đầu nối bích theo tiêu chuẩn ISO 7005-2 và ISO 7005-3.
• Sai số lưu lượng chuyển tiếp Qt … Qs là ± 2%.
• Sai số lưu lượng nhỏ nhất Qmin … Qt là ± 5%.
• Nhiệt độ tối đa cho phép là 90ºC.
• Áp suất tối đa cho phép là 16 bar.

Thông số kỹ thuật của Đồng hồ nước nóng Merlion đa tia dạng tuabin LXLR:

MÃ HIỆU

LXLR80

LXLR100

LXLR125

LXLR150

LXLR200

LXLR250

LXLR300

CỠ ĐỊNH DANH

DN 80

DN 100

DN 125

DN 150

DN 200

DN 250

DN 300

Lưu lượng định mức Qn

m³/h

40

60

100

150

250

400

600

Lưu lượng lớn nhất Qmax

m³/h

80

120

200

300

500

800

1200

Lưu lượng nhỏ nhất Qmin

m³/h

1,2

1,8

3,0

4,5

7,5

12,0

18,0

Lưu lượng chuyển tiếp Qt

m³/h

8

12

20

30

50

80

120

Khoảng đo nhỏ nhất

m³

0,01

0,01

0,01

0,1

0,1

0,1

0,1

Chỉ số đo lớn nhất

m³

999,9

99,999

99,999

99,999

99,999

99,999

99,999

Đường kính mặt bích

mm

200

220

250

285

340

395

445

Đường kính bu lông

mm

160

180

210

240

295

350

400

Số lượng, quy cách của bu lông

8xM1

8xM1

8xM1

8xM20

8xM20

12xM2

12xM2

Chiều cao H

mm

106

106

112

112

158

181

181

Chiều dài L

mm

165

195

225

230

245

280

300

Trọng lượng

kg

1,4

1,7

2,4

2,5

4,5

12,0

12,0
