Thông tin chi tiết

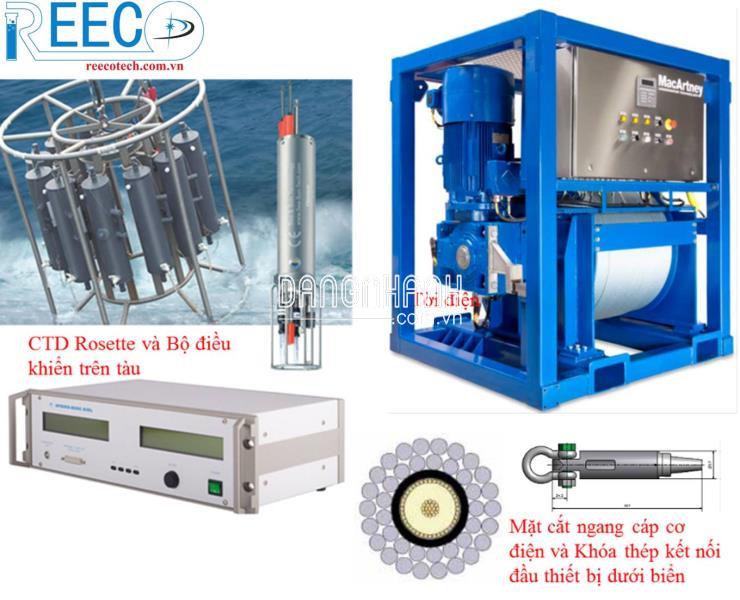

Thông tin hệ thống lấy mẫu và đo các thông số hải dương theo tầng nước kèm theo tời điện:
Bộ đo CTD và các thông số môi trường
– Đo các thông số môi trường: C-T-D, ôxy hòa tan, pH, sẵn khả năng mở rộng thêm các thông số khác (fluormeter (option), PAR (option), …) và tính toán các thông số độ mặn, tỷ trọng và tốc độ truyền âm theo các công thức của UNESCO.
– Hệ thống có độ chính xác và ổn định cao, là bộ sensor tích hợp đo các thông số vật lý, hóa học và quang học môi trường hải dương với độ sâu làm việc lên đến 3000m.
– Tương thích hoàn toàn khi sử dụng với bộ lấy mẫu Rosetter, điều khiển và vận hành chính xác ở cả hai chế độ online và offline cùng với motor đóng ống lấy mẫu.
– 16 kênh chuyển đổi A/D và nguồn công suất lớn cho các sensor ngoại vi
– Chuẩn đầu ra: FSK / RS 232
– Vỏ bảo vệ hoàn toàn bằng Titanium Ø 90 mm có độ chống ăn mòn, chịu áp cực cao
– Bộ nhớ trong: 128 Mb
Bộ Rosette 24 ống lấy mẫu nước tầng sâu tự động
– Thiết bị tương thích hoàn toàn khi sử dụng kết hợp với bộ đo CTD và các thông số môi trường.
– Giàn khung cấu tạo bằng thép không gỉ chuyên dụng ANSI 316 bền chắc với 24 gá để kết nối với các bộ lấy mẫu, kích thước: Ø 180 cm x 160 cm, khối lượng khô: ~ 200 kg.
– Có thể lập trình để hoạt động độc lập
– Không ảnh hưởng tới quá trình đo CTD
– Cấu tạo từ các loại vật liệu bền nhất hiện nay khi sử dụng trong môi trường biển là: thép không gỉ chuyên dụng ANSI 316 và Titanium
– Môtơ và bộ phận điện tử có bộ vi xử lý (microprocessor) dưới nước được bảo vệ bằng hộp chứa hoàn toàn bằng Titanium, hoạt động tốt trong dải nhiệt độ: -40°C đến +85°C.
– Tất cả các mối nối của thiết bị hoạt động dưới nước đều có hốc bao bọc bằng titanium.
– Số ống lấy mẫu: 24 bộ lấy mẫu PWS chuẩn Niskin.
– Dung tích ống lấy mẫu: 2.5 lít; Kích thước mỗi ống: 90 x 140 x 765 mm; Khối lượng khô: 3.5 kg/ống.
– Điều khiển lấy mẫu từ bộ điều khiển và thu thập dữ liệu hoặc từ hệ thống nguồn và bộ nhớ
– Bộ nhớ trong: 16 Mb.
Bộ điều khiển và thu dữ liệu đặt trên tàu
Hệ thống điều khiển cho bộ CTD và thu mẫu. Điều khiển đóng bộ lấy mẫu, hiển thị số chỉ bộ lấy mẫu, trạng thái pin, C – T – D và các thông số đo.
– Chức năng đo thời gian thực không ảnh hưởng tới quá trình đo. Chức năng lập trình hoạt động trước bằng phân mềm OceanLab3.
– Vỏ bằng kim loại giữ trên thanh gá 19” hoặc bàn chứa chuyên dụng.
– Có sẵn cổng nối cho các sensor ngoại vi khác.
– Cổng nối máy tính RS 232
– Cổng nối cho truyền dữ liệu telemetry: long-distance FSK-telemetry.
– Phần mềm thu thập và phân tích dữ liệu OceanLab3.
– Màn hình hiển thị LCD – LED backlight.
– Nguồn điện sử dụng: 85 – 260 VAC
Cáp truyền dẫn tương thích
Cáp cơ – điện và các phụ kiện chuyên dụng truyền tín hiệu online giữa bộ điều khiển trên boong và hệ thống CTD Rosetter dưới nước.
– Loại cáp hai lớp áo thép (Double armour)- Chiều dài dây: 3000 m .
– Lực kéo đứt: 85.0 kN
– Đường kính dây: 11.0 mm.
– Khối lượng trong không khí: 466 kg/km.
– Khối lượng trong nước biển: 384 kg/km
– Chịu nhiệt độ: -20 oC – 90oC
Bộ kết nối giữa thiết bị CTD Rosette – Cáp truyền dẫn – Tời điện
– Bộ kết nối cáp với tời điện trên boong (180-04 slip ring w/Subconn): đầu nối chuẩn IL4M, DLSA-M locking sleeve RED.
– Cuộn làm căng dây (spooling of cable).
– Bộ vành thu: Loại Focal 108/206, đầu nối (ra bộ CTD Rosetter từ trên tàu) loại IL4M Subconn, ống khóa loại DLSA-M.
– Bộ kết nối chuyên dụng với đầu thiết bị thả xuống biển. Khóa thép 4500 kg SWL, đầu nối IL2F Subconn và DLSA-F locking sleeve RED, DC2M Sunconn, và DLSA-M locking sleeve RED
Tời điện
