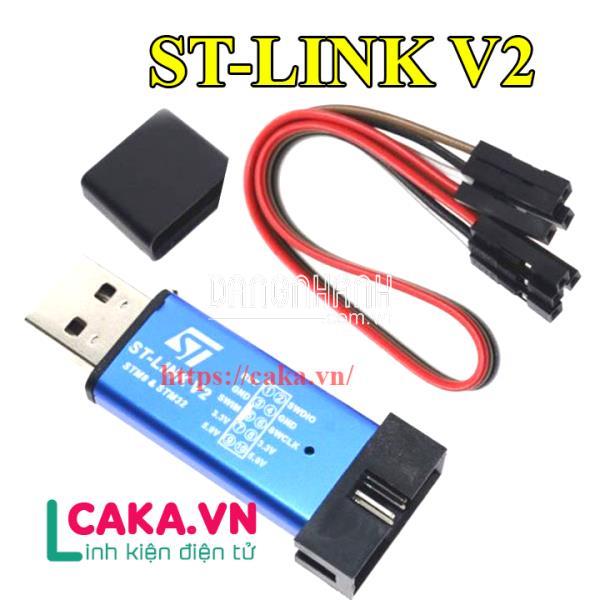

Mạch nạp STM8, STM32 ST-Link V2 được sử dụng để nạp chương trình và debug cho Vi điều khiển STM32 và STM8 của ST, mạch nạp có kích thước nhỏ gọn, chi phí thấp, độ bền cao.
Hỗ trợ đầy đủ các STM32 giao diện SWD nạp và gỡ lỗi, giao diện đơn giản 4 dây (bao gồm cả dây cấp nguồn), tốc độ nhanh, hoạt động ổn định.
Hỗ trợ đầy đủ các STM8 giao diện SWIM nạp và gỡ lỗi (Hỗ trợ môi trường phát triển phổ biến như IAR, STVD hoặc tương đương); Phiên bản phần mềm hỗ trợ như sau:
Hỗ trợ nâng cấp firmware tự động lên V2.J17.S4 mới nhất;
Nhỏ gọn, Đẹp, tiện lợi, chú thích ngay trên vỏ hộp nhôm sang trọng.
Đóng gói :
1 ST LINK V2
4 Dây DuPont gỡ lỗi dài 30cm
Kết nối chân từ mạch nạp ST-LINK V2 với linh kiện điện tử STM32 theo thứ tự sau:
RST–NRST
SWCLK — TCK
SWDIO — TMS
GND — GND
3.3V — 3.3V kit
Đối với những bạn làm việc với linh kiện điện tử STM8. Kết nối chân từ mạch nạp ST-LINK V2 với STM8 theo thứ tự sau:
RST–NRST
SWIM– SWIM
GND — GND
3.3V — 3.3V
SƠ ĐỒ Mạch Nạp STM8 STM32 ST-Link V.
