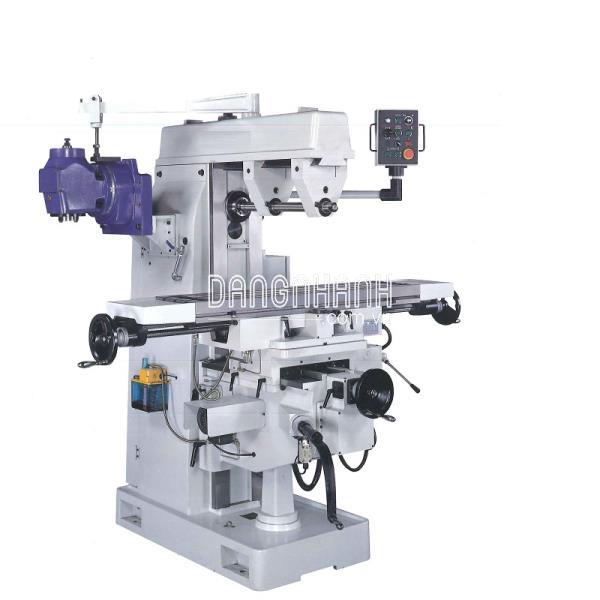

Thông số kỹ thuật:
- Kích thước bàn: 1270 x 300
- Kích thước rãnh T: 16 x 3 x 80
Hành trình:
- Hành trình (X,Y,Z) bằng tay: 930 x 400 x 450
- Hành trình (X,Y,Z) tự động: 920 x 380 x 450
Tốc độ:
- Tốc độ hành trình dọc (6 cấp): 18-320 mm/min
- Bước tiến dọc nhanh: 1040 mm/min
- Bước tiến ngang: 50-2200 mm/min
- Bước tiến thẳng đứng: 360 mm/min
Trục đứng:
- Côn trục chính: N.S.T 40
- Tốc độ trục chính: 45-1100 rpm
- Số cấp tốc độ trục chính: 9 cấp
Trục ngang:
- Côn đầu trục chính ngang: N.S.T 40
- Số cấp: 9
- Tốc độ: 60-1440 rpm
- Khoảng cách từ tâm trục tới thân cần: 175 mm
- Khoảng cách từ tâm trục tới bàn: 0-450 mm
Động cơ:
- Trục ngang: 5 HP
- Tiến dọc: 3/4 HP
- Tiến ngang: 1/2 HP
- Lên xuống: 1/2 HP
- Bơm làm mát: 1/8 HP
- Kích thước máy (LxWxH): 2150 x 1750 x 1975
- Trọng lượng: 2700 KG
Phụ kiện tiêu chuẩn:
- Khay và thiết bị làm mát
- Hộp tốc độ
- Động cơ nâng bàn
- Bàn xoay
- Bơm dầu bôi trơn tự động
- Hộp bộ dụng cụ
- Phụ kiện đầu đứng
- Dịch chuyển trục Y bằng vít me
