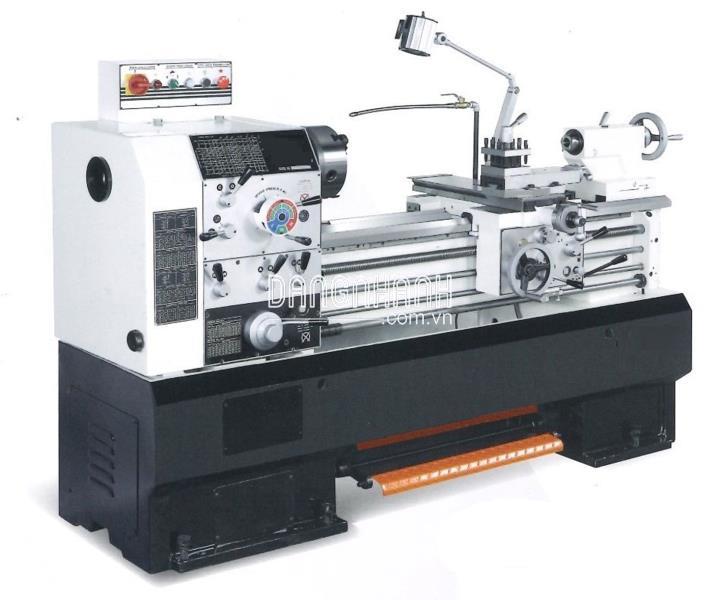

Thông số kỹ thuật:
- Chiều cao tâm: 215 mm
- Đường kính tiện qua băng máy: 430 mm
- Đường kính tiện qua khe hở: 660 mm
- Đường kính tiện qua đài dao: 245 mm
- Khoảng cách tâm: 750 mm
- Bề rộng băng máy: 300 mm
- Chiều dài băng máy: 1600 mm
- Mũi trục chính: D1-6 hoặc A1-6
- Lỗ trục chính: Ø 58mm
- Côn trục chính: MT6
- Tốc độ trục chính: 20-2000 rpm/12 cấp
- Tốc độ trục chính vô cấp:
- H: 586-2300 rpm
- M: 157-586 rpm
- L: 20 - 157 rpm (3step)
- Hành trình đài dao: 250 mm
- Hình trình giá đỡ dao: 180 mm
- Kích thước dao lớn nhất: 25x25 mm
Ụ động :
- Đường kính nòng ụ động: 58 mm
- Hành trình nòng ụ động: 150 mm
- Côn ụ động: MT4
- Ren và bước tiến
- Hệ thống: hện mét, hệ anh và hỗ hợp
- Đường kính trục vít me: Ø 35 mm
- Bước ren trục vít me hệ mét: 6mm/bước
- Đường kính bước ren hệ Anh: 4 TPI
- Tiện ren hệ mét: 0.5~7mm (22 loại)
- Tện ren hệ anh: 4-56 TPI (36 loại)
- Tiện ren module: 0.5-3.5 M.P (12 loại)
- Ren DP: 8-56 D.P (21 loại)
- Bước tiến dọc: 0.05-0.7 mm/vòng
- Bước tiến ngang: 0.025-0.35 mm/vòng
Động cơ:
- Động cơ chính: 5HP
- Động cơ bơm làm mát: 1/8HP
- Động cơ biến tần vô cấp: 7.5 HP
- Kích thước sàn: 182x110 cm
- Khối lượng: 1500 kg
- Kích thước đóng gói khoảng (L x W x H): 200x103x172 cm
Phụ kiện tiêu chuẩn:
- Động cơ chính 7.5 HP
- Thiết bị làm mát
- Hộp dụng cụ và dụng cụ
- Đài dao 4 vị trí
- Pallet đóng gói
- Phụ kiện tùy chọn mua thêm
- Luynet 2 điểm tỳ
- Luynet 3 điểm tỳ kiểu bạc đồng
- Luynet 3 điểm tỳ kiểu vòng bi
- Đèn làm việc
- Tấm chắn phoi quanh máy
- Tấm kẹp 14 inch
- Tấm chia độ 12 inch
- Cữ chặn Micro
- Cữ chặn 4 vị trí
- Mũi chống tâm quay MT4
- Dưỡng tiện côn
- Đài dao thay nhanh thay thế cho đài dao 4 vị trí
- Tiêu chuẩn CE
- Tấm chắn đài dao
- Tấm chắn trục vít me bi
- Mâm cặp 3 chấu 10 inch
- Mâm cặp 4 chấu 12 inch
- Đóng gói thùng gỗ thay thế cho pallet
