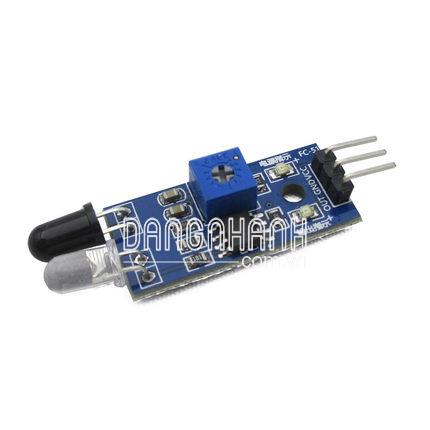

có một cặp máy phát hồng ngoại và người nhận, ra mắt ống phát xạ hồng ngoại của một tần số nhất định, khi phát hiện vật cản (bề mặt phản xạ), phản ánh qua led thu hồng ngoại được nhận, sau khi xử lý trên mạch so sánh, đèn báo màu xanh lá cây, trong khi các tín hiệu kỹ thuật số đầu ra giao diện đầu ra tín hiệu (một tín hiệu cấp thấp) có thể được phát hiện từ các núm điều chỉnh chiết áp, khoảng cách hiệu quả 30cm ~ 2, điều chỉnh điện áp 3.3V-5V. phạm vi phát hiện của cảm biến có thể được điều chỉnh thông qua một biến trở
1 Khi đun phát hiện chướng ngại vật ở phía trước của tín hiệu, đèn LED màu xanh lá cây được thắp sáng trên các cấp hội đồng, trong khi tiếp tục OUT cổng ra một tín hiệu thấp cấp, phát hiện mô-đun khoảng cách 2 ~ 30cm, góc phát hiện 35 [DEG.] , Khoảng cách có thể được phát hiện bởi tiềm năng đã được điều chỉnh, điều chỉnh chiết chiều kim đồng hồ, để tăng khoảng cách phát hiện; ngược chiều để điều chỉnh chiết áp, làm giảm khoảng cách phát hiện.
3, cổng ra module cảm biến OUT cổng có thể được kết nối trực tiếp với vi điều khiển IO, trực tiếp có điều khiển một relay 5V; Kết nối: VCC-VCC; GND-GND; OUT-IO
4, bộ so sánh LM393, ổn định;
5, có thể được sử dụng cho 3-5V DC module cung cấp điện. Khi bật nguồn, đèn báo nguồn màu đỏ;
6, với lỗ vít 3mm, lắp đặt cố định dễ dàng;
7, bảng mạch kích thước: 3.1CM * 1.5cm
8, mỗi mô-đun đã được vận chuyển ngưỡng so sánh điện áp điều chỉnh bằng chiết tốt, trường hợp không đặc biệt, làm Potentiometer không chỉnh được.
