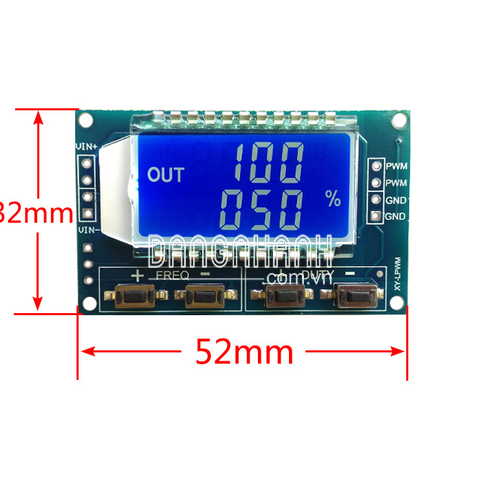

Module Phát Xung Tần Số 1Hz Đến 150Khz Có Giao Tiếp Uart XY-LPWM

90,000đ

Mô tả:
Máy phát tín hiệu XY-PWM là thiết bị cung cấp tín hiệu điện ở nhiều tần số, sóng vuông và mức đầu ra. Nó được sử dụng như nguồn tín hiệu hoặc nguồn kích thích để thử nghiệm. Được sử dụng rộng rãi trong thực tiễn sản xuất và công nghệ.

Tính năng:

Với vỏ bọc bên ngoài;
Màn hình LCD độ nét cao;
Hỗ trợ UART;
Hỗ trợ điều chỉnh tần số;
Hỗ trợ điều chỉnh chu kỳ nhiệm vụ;
Độ chính xác cao;
Hỗ trợ chức năng bộ nhớ giảm điện;
Đầu ra PWM 1 kênh.

Dải cài đặt tần số: Nhập giao diện cài đặt khi nhấn nhanh nút bất kỳ 'FREQ +' hoặc 'FREQ-' ở trạng thái chạy bình thường để chọn dải tần số. Tự động chuyển đổi dải tần số.
Chú ý đến vị trí nơi dấu thập phân di chuyển khi nhấn nút.
Hiển thị 'XXX'Không có dấu thập phân, Tần số tối thiểu là 1Hz. Phạm vi tần số là 1Hz ~ 999Hz.
Hiển thị 'X.XX'. Điểm thập phân là áp chót, Tần số nhỏ nhất là 0.01KHz. Phạm vi tần số là 1.00KHz ~ 9.99KHz.
Hiển thị 'XX.X'. Điểm thập phân là điểm cuối thứ ba, Tần số nhỏ nhất là 0.1KHz. Phạm vi tần số là 10.0KHz ~ 99.9KHz.
Hiển thị 'XXX'. Điểm thập phân được chiếu sáng đầy đủ, Tần số tối thiểu là 1KHz. Dải tần số là 1KHz ~ 150KHz.
Ví dụ:
Hiển thị '100' có nghĩa là tần số đầu ra PWM là 100Hz
Hiển thị '1.01' có nghĩa là tần số đầu ra PWM là 1.01KHz
Hiển thị '54 .1 'có nghĩa là tần số đầu ra PWM là 54.1KHz
Hiển thị '1.2.4' có nghĩa là tần số đầu ra PWM là 124KHz

Phạm vi thiết lập chu kỳ nhiệm vụ:
Nhập giao diện cài đặt khi nhấn nhanh bất kỳ nút nào 'DUTY +' hoặc 'DUTY-' ở trạng thái chạy bình thường để chọn chu kỳ nhiệm vụ. Tự động chuyển đổi dải tần số.
Phạm vi chu kỳ nhiệm vụ là 0,00% -100%.

Tham số:

Tên sản phẩm: Máy phát tín hiệu PWM
Model: XY-PWM
Điện áp làm việc: DC 3.3V-30V
Tần số chính xác: 2%
Phạm vi chu kỳ nhiệm vụ: 0,00% -100%
Sản lượng hiện tại: khoảng 5-30mA
Biên độ đầu ra: Tương tự với điện áp đầu vào
Kích thước: 79 * 43 * 27mm
Nhiệt độ hoạt động: -20 ℃ ~ 70 ℃

Sử dụng:
1. Kết nối với nguồn điện;
2. Nút bấm ngắn hoặc dài 'FREQ +' hoặc 'FREQ-' để đặt tần số;
3. Nút bấm ngắn hoặc dài 'DUTY +' hoặc 'DUTY-' để đặt chu kỳ nhiệm vụ;
4. Kết nối để tải.

Cài đặt thông số và tham số UART:
Hệ thống hỗ trợ tải lên dữ liệu UART và các chức năng cài đặt tham số (mức TTL);
UART: 9600, 8, 1
1. Đặt tần số PWM:
'F101': Tần số cài đặt là 101Hz.'101 'có thể thay thế bằng 001 ~ 999
'F1.05': Tần số cài đặt là 1,05KHz.'1,05 'có thể thay thế bằng 1,00 ~ 9,99
'F10.5': Tần số cài đặt là 10.5KHz.'10.5 'có thể thay thế bằng 10.0 ~ 99.9
'F1.0.5': Tần số cài đặt là 105KHz.'1.0.5 'có thể thay thế bằng 1.0.0 ~ 1.5.0
2. Đặt chu kỳ nhiệm vụ PWM:
'DXXX': Đặt chu kỳ nhiệm vụ là XXX. 'XXX' có thể là 000-100.
Ví dụ: 'D051' nghĩa là chu kỳ nhiệm vụ PWN được đặt là 51%.
3. Đọc tham số cài đặt:
Gửi 'đọc' và sau đó nhận tham số.
4. Giá trị trả về:
Trả về 'XUỐNG': Đặt thành công.
Trả về 'FALL': Đặt không thành công.

Ứng dụng:
1. Máy phát tín hiệu sóng vuông, tạo tín hiệu sóng vuông để phát triển thử nghiệm
2. Được sử dụng để tạo tín hiệu sóng vuông điều khiển động cơ
3. Tạo xung có thể điều chỉnh để sử dụng bởi MCU
4. Dimmer
5. Thống đốc tốc độ

Lưu ý:
1. Đó là tín hiệu đầu ra PWM 1 kênh.
