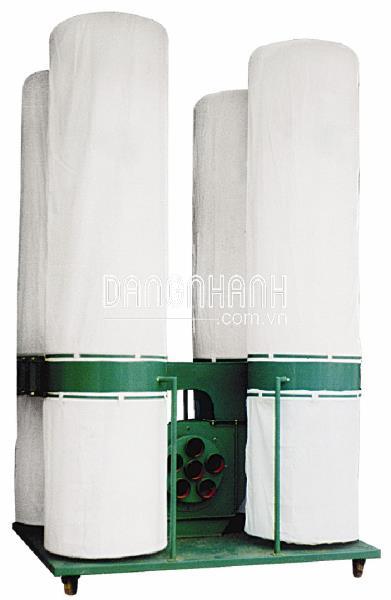

QUẠT HÚT BỤI DI ĐỘNG LB-10A
Quạt hút bụi di động – Thiết bị lọc bụi kiểu túi vải được sử dụng rất phổ biến cho các loại bụi mịn, khô, khó tách khỏi không khí nhờ lực quán tính và ly tâm , phát sinh đơn lẻ ở các thiết bị phát sinh bụi như máy chế biến gỗ, thức ăn chăn nuôi, bụi phát sinh do đóng gói sản phẩm…. Để lọc người ta cho luồng không khí có nhiễm bụi đi qua các túi vải mịn, túi vải sẽ ngăn các hạt bụi lại và để không khí đi thoát qua.Tùy theo lượng bụi phát sinh mà có thể sử dụng loại có một bộ túi lọc hoặc nhiều bộ túi.
ƯU ĐIỂM
Ưu điểm lớn nhất của thiết bị này là có thể di chuyển được nhờ có bàn đẩy và hệ thống bánh xe nên rất thuận tiện và linh hoạt. Với những loại bụi cần phải thu hổi để tái sử dụng thì đây là một thiết bị tối ưu.
CẤU TẠO
Gồm có 8 bộ phận
Cơ chế hoạt động của quạt hút bụi di động
Không khí có lẫn bụi bên ngoài đi vào bên trong túi vải, bụi được giữ lại bên trong túi và rơi xuống ngăn lắng và trữ bụi, không khí thoát ra bên ngoài túi vải và ra ống dẫn.
Để giũ bụi khỏi bề mặt bên trong túi vải, thiết bị có bố trí hệ thống giũ bụi. Khi cần giũ bụi người ta tháo dây (4) khỏi móc, túi vải sẽ chùng xuống dưới tác dụng của trọng lực bản than, khi kéo (4) thông qua cần (5) thanh (3) được đẩy lên và túi vải được kéo căng ra. Thanh 3 được luồn vào lỗ của thanh sắt góc 7 và luôn di chuyển thẳng đứng. Như vậy, bằng cách kéo và thả liên tục daay4 túi vải sẽ được kéo căng và thả chùng liên tục và nhờ vậy bụi được giũ khỏi bề mặt túi vải rơi xuống bên dưới.
Qua một thời gian lọc, lượng bụi bám lại bên trong nhiều, khi đó hiệu quả lọc bụi cao, đạt 90-95%, nhưng trở lực khi đó lớn, ΔP= 60-800 Pa, nên sau một thời gian làm việc ta phải định kỳ giũ bụi bằng tay hoặc khí nén để tráng ngẽn dòng gió đi qua thiết bị. Đối với dòng khí ẩm sấy khô trước khi lọc bụi, tránh hiện tượng bết dính trên bề mặt vải lọc làm tăng trở lực và năng suất lọc. Thiết bị lọc bụi kiểu túi vải có năng suất lọc khoảng 150-180 m3/h trên 1m2 diện tích bề mặt vải lọc. Khi nồng độ bụi khoảng 30-80 mg/m3 thì hiệu quả lọc bụi khá cao đạt từ 96-99%. Nếu nồng độ bụi trong không khí cao trên 5000mg/m3 thì cần lọc sơ bộ bằng thiết bị lọc khác trước khi đưa sang bộ lọc túi vải
