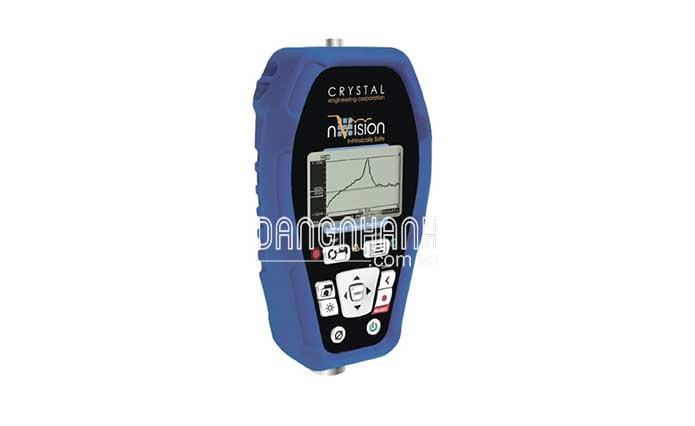

Thiết bị hiệu chuẩn và ghi áp suất chống cháy nổ

Phần máy chính (NV)

• Màn hình hiển thị: dạng graphic 255 x 160 pixel, có đèn nền chống chói
• Tốc độ đọc: 4 lần/ giây (chế độ tiêu chuẩn); 10 lần/ giây (chế độ ghi)
• Nguồn cung cấp: 4 pin AA, thời gian dùng pin thông thường: 60 ngày
• Giao tiếp máy tính: mini-USB
• Nhiệt độ làm việc: -20 đến 50 °C
• Bộ ghi: xấp xỉ 1 triệu điểm (ở chế độ Single Recording)
• Loại bộ nhớ: loại flash bất biến (non-volatile)
• Cấp độ bảo vệ: IP67 rating
• Chứng nhận:
  • ATEX II 1G Ex ia IIB T4 Ga hoặc T3 - SIRA 09ATEX2008X
  • IEC Ex ia IIB T4 Ga hoặc T3 - IECEx SIR09.0053X
  • CE và DNV
• Khối lượng: 680 g

Module áp suất (PM)

• Dải áp suất: xem ở bảng
• Độ chính xác loại áp kế thường (đối với module 3, 10 và 30 bar)
  • Dải 0 đến 30%: ± 0.0075% toàn dải
  • Dải 30 đến 110%: ± 0.025% số đọc
  • Dải chân không: ± 0.06% toàn dải (-1.0 bar)
• Độ chính xác loại khí áp kế (BARO module 3 bar):
  • Dải 0.0138 đến 1.0000 barA: ± 0.0008 barA
  • Dải 1.0000 đến 4.0000 barA: ±(0.025% số đọc) + 0.0003 barA
• Đơn vị áp suất: bar, mbar, kPa, MPa, PSI, kg/cm2, inH2O, mmH2O, inHg, mmHg
• Vật liệu sensor (Wetted materials): 316SS hoặc 316SS và Viton
• Đầu nối áp suất: Crystal CPF female (CPF adaptor ra 1/4” NPT hoặc BSP hoặc M20)

Module dòng điện và điện áp (MA20)

• Đo dòng điện:
• Dải đo:
  • 0 – 55 mA (MA20+)
  • 0 – 25 mA (MA20)
  • Độ chính xác: ±(0.015% số đọc + 0.002 mA)
  • Dòng điện max. cho phép: 93.3 mA
  • Độ phân giải: 0.001 mA hoặc 0.01%
  • Đơn vị: mA, % 4-20, % 10-50
• Đo điện áp:
  • Dải đo: 0 – 28 VDC
  • Độ chính xác: ±(0.015% số đọc + 0.002 VDC)
  • Điện áp max cho phép: 30 VDC
  • Độ phân giải: 0.001 VDC
  • Đơn vị: VDC
• Kiểm tra công tắc:
  • Loại công tắc: tiếp điểm khô
  • Điện trở đóng: < 10 Ω
  • Điện trở mở: > 10 MΩ

Module nhiệt độ (RTD100)

• Dải đo: 0 – 400 Ω (sử dụng với PRT/RTD 100 Ω)
• Độ chính xác: ± (0.015% số đọc + 0.02 Ω)
• Độ phân giải: 0.01
• Đơn vị: °C, K, °F, R, Ω
• Loại sensor hỗ trợ: 2, 3, 4 dây
• Đầu nối: cáp nối M8 hoặc dạng terminal block
