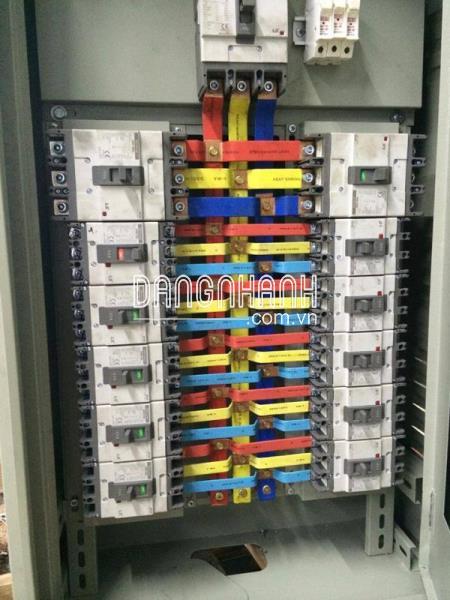

* Mã sản phẩm : DB-800A
-Tủ điện phân phối DB (Distribution Board) là tủ phân phối được sử dụng trong các mạng điện hạ thế.
– Vị trí của tủ DB thường là sau các tủ phân phối tổng (MSB) tại các nút. Dòng điện định mức có thể đến 1000A, cung cấp điện cho 1 nhóm thiết bị hoặc thiết bị đầu cuối (máy bơm, động cơ, máy móc…). Nó là loại tủ điện nhỏ nhất, nó đặt gần các phụ tải, bên trong tủ chỉ bao gồm MCB/RCCB, đèn báo pha, cầu chì. Một số tủ đặc biệt có gắn đồng hồ kWh, Amper kế, Volt kế, bảo vệ mất pha, tụ bù…
Ứng dụng:
Tủ phân phối DB thường lắp đặt tại phòng vận hành của các công trình công nghiệp, nhà máy, xưởng công nghiệp, trung tâm thương mại, chung cư…
Cấu tạo:
– Vỏ tủ: Phần khung tủ được chế tạo từ thép tấm dày 1.5 – 2 mm, sơn tĩnh điện. Khung tủ được chế tạo thuận lợi cho việc lắp ghép, vận hành và kết nối mở rộng. Tủ điện được thiết kế nhiều ngăn theo các chức năng riêng biệt: ACB, MCCB tổng, MCCB nhánh, ngăn tụ bù…
– Thiết bị đóng cắt:
MCCB tổng: 200~800A; xuất xứ: ABB/ Siemens/ Schneider/ LS…
MCCB nhánh: 30~630A; xuất xứ: ABB/ Siemens/ Schneider/ LS…
– Hệ thống thanh cái: Đồng nguyên chất 99.9%, nhập khẩu Malayxia/ Thái Lan
– Thiết bị đo lường: Thiết bị đo lường Emic/VN; đèn báo nút nhấn, chuyển mạch: Schneider/Idec/ Hàn Quốc….
Thông số kỹ thuật:
– Tiêu chuẩn áp dụng: IEC 61439-1, IEC 64039-1.IEC 60947-2, IEC 60947-4-1, IEC 61641, IEC 60529…
– Điện áp vận hành định mức: 380 VAC ± 20% , 50/60 Hz
– Dòng điện định mức: đến 800A
– Cấp bảo vệ: tủ trong nhà: IP42; tủ ngoài trời: IP55
– Nhiệt độ làm việc: -25 đến 55 độ C
– Độ ẩm ≤ 90%
