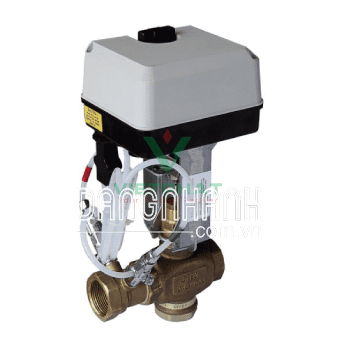

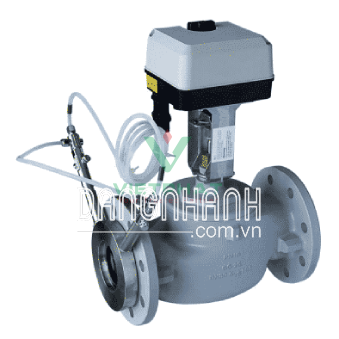

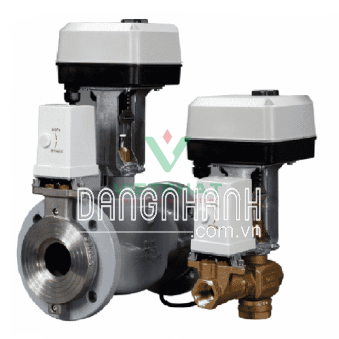

Van cân bằng kết hợp động cơ điện Kombi-9

Tổng quan về sản phẩm

Giới thiệu:

• Van rời giúp điều khiển nhiệt độ tuyến tính, không phụ thuộc vào áp suất và điện năng cấp vào một van
• Độ chính xác cao, khả năng chống nhiễu tốt
• Dễ tính toán trong việc thiết kế và lựa chọn dường ống
• Lắp đặt đơn giản
• Tiện lợi khi vận hành tại công trường
• Dải áp suất thích ứng rộng
• Suất tín hiệu vị trí van cho BAS của những hệ thống khác nhau của nhiều hệ thống lưu lượng khác nhau, đảm bảo hệ thống nước HVAC luôn có thể vận hành ở chế độ tiết kiệm nước

Ứng dụng:

• Honeywell Kombi-9 được thiết kế để kiểm soát nhiệt độ chính xác của thiết bị điều hòa không khí đầu cuối trong hệ thống HVAC.
• Nó có thể duy trì dòng chảy bất kể sự thay đổi áp suất chênh lệch hệ thống.
• Với tín hiệu phản hồi vị trí van, hệ thống tự động hóa tòa nhà có thể hoạt động ở chế độ tiết kiệm năng lượng nhất.

Thông số kỹ thuật:

Kích thước

DN25-DN100

Độ chính xác điều khiển dòng chảy

±4%

Khoảng điều chỉnh dòng chảy tối đa

60%~100%*Qr

Áp suất tối đa

10 bar/ DN25, 7 bar/ DN32, 4.6 bar/ DN40, 2.6 bar/ DN50, 10 bar/ DN65-DN150

Dãy đo chênh áp

30~250kPa

Tín hiệu điều khiển

0/2 ~ 10VDC 0/4 ~ 20mA

Tín hiệu trả về

2~10VDC

Điện áp nguồn

24VAC (+15%, -10%), 50/60Hz

Kết nối điện

1 m operating power cable

Giới hạn áp suất

PN16

Kết nối van

DN25~DN50: Female screw BSPT DN65~DN150: Flange (ISO7005-2)

Chất liệu thân van

DN25~DN50: Đồng DN65~DN150: Van điều khiển gang thép GG25

Chất lỏng

Water, glycol solution

Nhiệt độ chất lỏng

-5℃ ~ 120℃

Môi trường vận hành

Nhiệt độ: 0~65°C Không ăn mòn, không cháy nổ

Lựa chọn

Size

Qr

(m³/h)

Kvs

theor

Interface

Valve & Presensor

OS#

Actuator & Sensor

OS#

Power Consumption

(VA)

DN25

3.5

8.7

Threaded

V5011P1004-K9

ML7420A8088-SBU

6(Operation)

3.5(Standby)

DN32

6.0

15.0

V5011P1012-K9

DN40

9.6

24.0

V5011P1020-K9

DN50

16.1

40.2

V5011P1038-K9

DN65

26.0

63.0

Flanged

V5328A1179-K9

DN80

40.0

100.0

V5328A1187-K9

DN100

63.0

157.5

V5088A1005-K9

ML7421B8012-SBU

12(Operation)

2.6(Standby)

DN125

103.0

250.0

V5088A1013-K9

DN150

137.0

342.5

V5088A1021-K9
