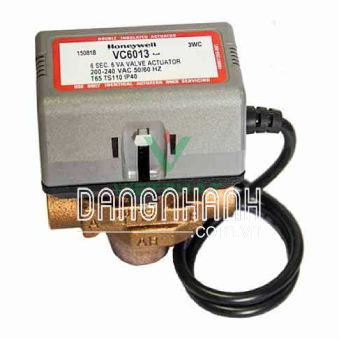

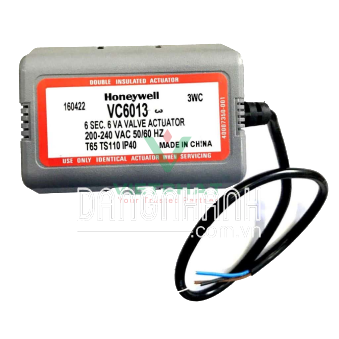

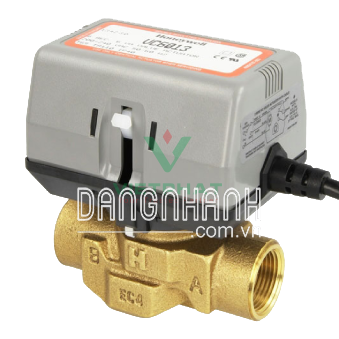

Van điện từ On/Of VC6013

Tổng quan về sản phẩm

Giới thiệu:

• Ứng dụng được với van 2 ngã hoặc 3 ngã
• Có công tắc SPDT
• Có thể kết hợp với tất cả các loại van:

  • ISO 7--1 (BSP. Pl)

  • BSP.T

  • NPT

  • Sweat

  • Compression

  • Flare

• Có thể nối điện trực tiếp hoặc sử dụng dây dài 1m
• Tiết kiệm điện năng tiêu thụ
• Truyền động kép
• Chịu được chênh áp lên đến 4 bar
• Chịu được chất lỏng truyền trong van từ 1-95 độ C
• Hoạt động được trong mỗi trường 0-65 độ C
• Dễ dàng tháo ráp và sửa chữa, bảo trì
• Điều khiển bằng dòng hoặc điện áp thấp SPST hoặc SPDT
• Tháo ráp Actuator không cần phải xả Van.
• Sản phẫm gồm 3 loại với 3 dãy điện áp nguồn khác nhau

Ứng dụng

• Van cân bằng VC giúp cân bằng dòng nước nóng và lạnh.
• Các van thủy lực cân bằng VC được thiết kế cho cả hệ thống sưởi ấm nồi hơi và các ứng dụng trong nhà.

Thông số kỹ thuật

Điện nguồn vào

• 24V

• 100 - 130V

• 200 - 240V

Điện tiêu thụ

• 6 Watt maximum at nominal voltages (khi van xoay)

• 6 VA for transformer and wiring

• Maximum power time: 15%

Công tắc hành trình cuối

• 2.2 A inductive from 5 ... 120 Vac

• A inductive above 120 ... 277 Vac

• Minimum dc switching capbility: 0.05A 24 Vdc

Thời gian đóng mở

6 giây @ 60 Hz (20% dài hơn nếu @ 50 Hz)

Nhiệt độ hoạt động

0 ... 65°C

Nhiệt độ chất lỏng

1 ... 95°C (120 _C short duration peak)

Nhiệt độ bảo quản

--40 ... 65°C

Áp suất chịu đựng

• Static: 20 bar

• Burst: 100 bar

Áp suất hoạt động tối đa

4 bar

Áp suất

• 2-way

  • Dòng có thể chảy 2 chiều

  • Van đóng khi không có động cơ

• 3-way

  • Dòng có thể chảy theo (AB đến A) hoặc (B hoặc A đến AB)

  • Cổng A đóng khi không có động cơ

Chất liệu van

Đồng

Kích thước và lưu lượng (in m³/h)

Mã sản phẩm

Kích thước Van

kVS m³/h

V5013R1032

DN15

2.5

V5013R1040

DN15

4

V5013R1057

DN20

6.3

V5013R1065

DN25

10

V5013R1073

DN32

16

V5013R1081

DN40

25

V5013R1099

DN50

40
